kube-proxy 的三种代理模型

本质上来讲，一个 Service 对象对应于工作节点内核之中的一组 iptables 或 ipvs 规则，这些规则能够将到达 Service 对象的 ClusterIP 的流量调度转发至相应 Endpoint 对象指向的 IP 地址和端口之上。内核中的 iptables 或 ipvs 规则的作用域仅为其所在工作节点的一个主机，因而生效于集群范围内的 Service 对象就需要在每个工作节点上都生成相关规则，从而确保任一节点上发往该 Service 对象请求的流量都能被正确转发。

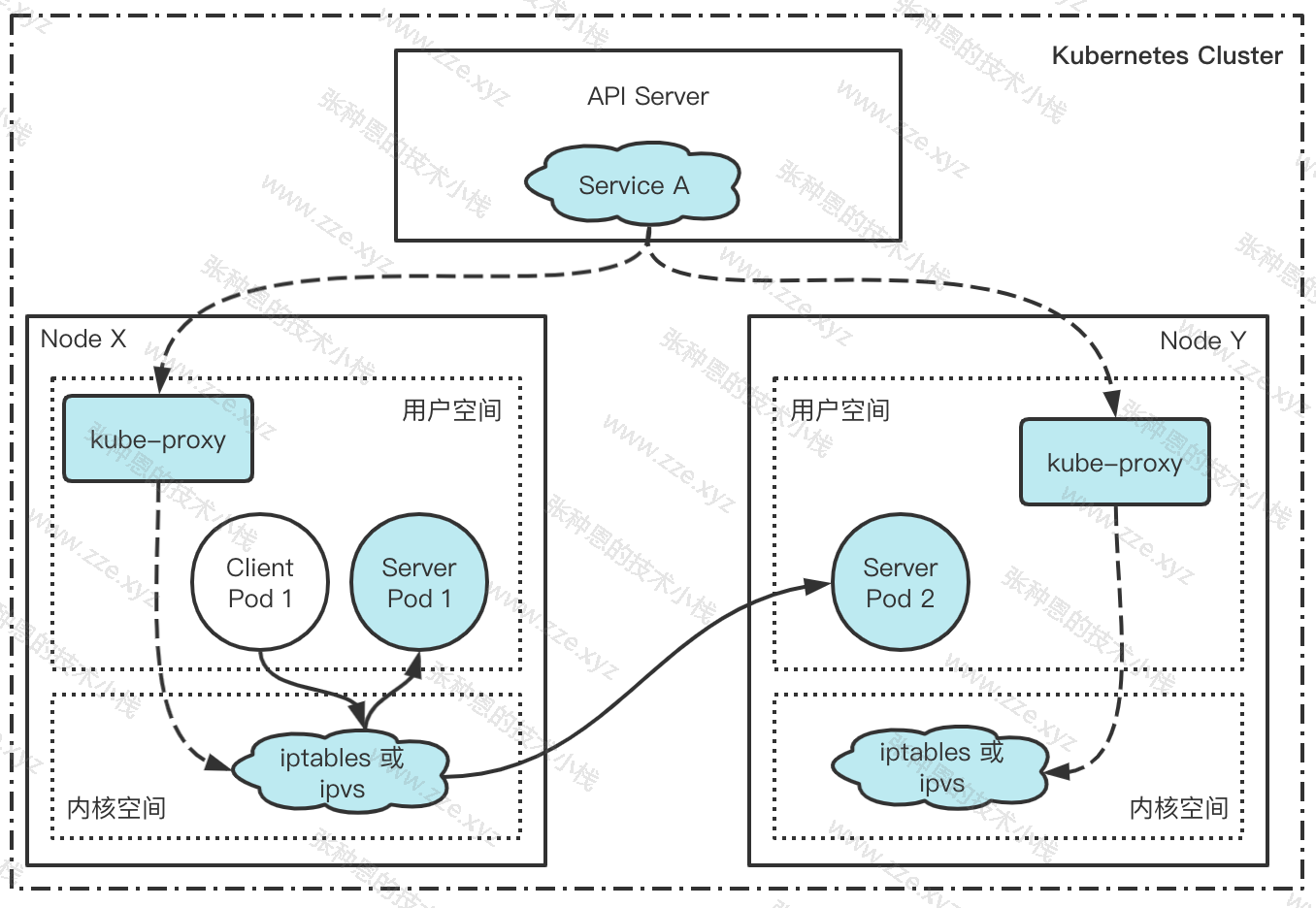

每个工作节点的 kube-proxy 组件通过 APIServer 持续监控着各 Service 及其关联的 Pod 对象，并将 Service 对象的创建或变动实时反映至当前工作节点上相应的 iptables 或 ipvs 规则上。客户端、Service 及 Pod 对象的关系如图所示。

Nefilter 是 Linux 内核中用于管理网络报文的框架，它具有网络地址转换（NAT）、报文改动和报文过滤等防火墙功能，用户可借助用户空间的 iptables 等工具按需自由定制规则使用其各项功能。ipvs 是借助于 Netfilter 实现的网络请求报文调度框架，支持 rr、wrr、lc、wIc、sh、sed 和 nq 等 10 余种调度算法，用户空间的命令行工具是 ipvsadm，用于管理工作于 ipvs 之上的调度规则。

Service 对象的 ClusterIP 事实上是用于生成 iptables 或 ipvs 规则时使用的 IP 地址，它仅用于实现 Kubernetes 集群网络内部通信，且仅能够以规则中定义的转发服务的请求作为目标地址予以响应，这也是它之所以被称作虚拟 IP 的原因之一。kube-proxy 把请求代理至相应端点的方式有 3 种：userspace、iptables 和 ipvs。

userspace 代理模型

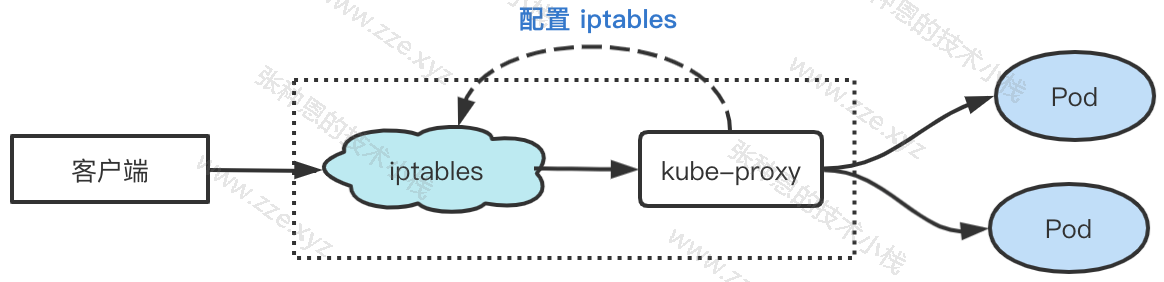

此处的 userspace 是指 Linux 操作系统的用户空间。在这种模型中，kube-proxy 负责跟踪 API Server 上 Service 和 Endpoints 对象的变动（创建或移除），并据此调整 Service 资源的定义。对于每个 Service 对象，它会随机打开一个本地端口（运行于用户空间的 kube-proxy 进程负责监听），任何到达此代理端口的连接请求都将被代理至当前 Service 资源后端的各 Pod 对象，至于哪个 Pod 对象会被选中则取决于当前 Service 资源的调度方式，默认调度算法是轮询（round-robin）。userspace 代理模型工作逻辑如图所示。

另外，此类 Service 对象还会创建 iptables 规则以捕获任何到达 ClusterlP 和端口的流量。在 Kubernetes 1.1 版本之前，userspace 是默认的代理模型。

在这种代理模型中，请求流量到达内核空间后经由套接字送往用户空间中的 kube-proxy 进程，而后由该进程送回内核空间，发往调度分配的目标后端 Pod 对象。因请求报文在内核空间和用户空间来回转发，所以必然导致模型效率不高。

iptables 代理模型

创建 Service 对象的操作会触发集群中的每个 kube-proxy 并将其转换为定义在所属节点上的 iptables 规则，用于转发工作接口接收到的、与此 Service 资源 ClusterIP 和端口相关的流量。客户端发来请求将直接由相关的 iptables 规则进行目标地址转换（DNAT）后根据算法调度并转发至集群内的 Pod 对象之上，而无须再经由 kube-proxy 进程进行处理，因而称为 iptables 代理模型，如图所示。

对于每个 Endpoints 对象，Service 资源会为其创建 iptables 规则并指向其 iptables 地址和端口，而流量转发到多个 Endpoint 对象之上的默认调度机制是随机算法。iptables 代理模型由 Kubernetes v1.1 版本引入，并于 v1.2 版本成为默认的类型。

在 iptables 代理模型中，Service 的服务发现和负载均衡功能都使用 iptables 规则实现，而无须将流量在用户空间和内核空间来回切
换，因此更为高效和可靠，但是性能一般，而且受规模影响较大，仅适用于少量 Service 规模的集群。

ipvs 代理模型

Kubernetes 自 v1.9 版本起引入 ipvs 代理模型，且自 v1.11 版本起成为默认设置。在此种模型中，kube-proxy 跟踪 API Server 上 Service 和 Endpoints 对象的变动，并据此来调用 netlink 接口创建或变更 ipvs（NAT）规则，如图所示。

它与 iptables 规则的不同之处仅在于客户端请求流量的调度功能由 ipvs 实现，余下的其他功能仍由 iptables 完成。

ipvs 代理模型中 Service 的服务发现和负载均衡功能均基于内核中的 ipvs 规则实现。类似于 iptables，ipvs 也构建于内核中的 nefilter 之上，但它使用 hash 表作为底层数据结构且工作于内核空间，因此具有流量转发速度快、规则同步性能好的特性，适用于存在大量 Service 资源且对性能要求较高的场景。ipvs 代理模型支持 rr、Ic、 dh、 sh、sed 和 nq 等多种调度算法。
